Que tal, me da mucho gusto publicar el primer este primer VideoTutorial de Electrónica, comenzamos con algo basico, un temporizador en su modo multivibrador astable creado con el circuito integrado 555, en esta entrada encontraran, aparte del VideoTutorial explicado paso a paso la lista de todos los componentes necesarios para realizar el temporizador, asi como el diagrama electrónico del mismo.

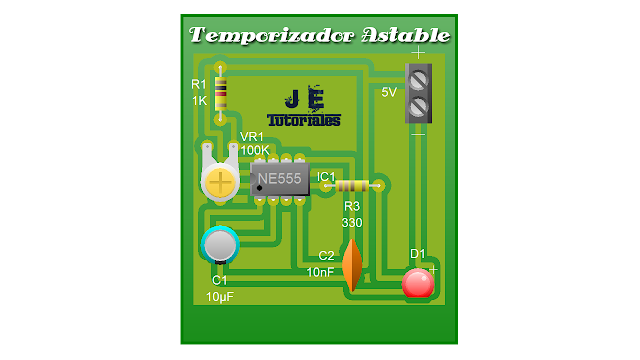

Vista Previa del Temporizador
VideoTutorial
Diagrama Electrónico
PCB
No mencionas cual es la frecuencia que obtienes asi como los tiempos en alto y bajo... pero muchas gracias por tu dedicacion
ResponderEliminarQue tal amigo, de nada, y Saludos.
Eliminaresto se puede hacer en 12 voltios para un carro y cuales serian los cambios a realizar
ResponderEliminarYo pienso que con alguna resistencia a la entrada de voltaje
Eliminarurl de un señor que su circuito funciona con 12 v https://www.youtube.com/watch?v=32DoaMrlt8U
Eliminarmi nombre es manuel soy de Honduras perdon por no dar mi nombre en el comentario anterior
ResponderEliminarHola, un par de preguntas:
ResponderEliminar¿Puedes usar un voltaje de 9V para la alimentación?
¿Como harias para que el temporizador permita estar en ON 12 horas y en OFF 12 horas?
Gracias.
Tengo un aparato que se acciona con un pulsador de pie. Éste acciona un Relé que tiene un bobinado de 230VAC (directo de Red). Cómo podría temporizar variablemente el corte automáticamente? Cambian los valores de los componentes?
ResponderEliminarTe saluda, atte.
Sebastián M.
La terminal central del potenciometro está mal conectada, no coincide con el video
ResponderEliminarhola muy bueno el temporalisador pero quisiera saver si funciona a interbalos de dos minutos. bueno gracias desde ya atentamente adrian.
ResponderEliminarEfectivamente,en el diagrama el potenciómetro actua como una resistencia de valor fijo al estar el terminal central desconectado.Hay que conectarlo al revés
ResponderEliminarEl 555 puede funcionar con tensiones desde 4.5V a 18 V.Por otro lado la frecuencia de trabajo depende de R1 y VR1
ResponderEliminargenial!!! ya no me acordaba :3
ResponderEliminarDisculpa tengo un problema....
ResponderEliminarasmi me prende el led pero de un forma muy leve por no decir que casi no se ve nada.
(Yo lo hice con una de 5v de VC pero sin el capacitor amarillo)
Porque pasa ¿?
hola
ResponderEliminarasí como está el diagrama lo puedo utilizar para 12v
Hola que tal me prodrias orientar para 72 leds a 12
ResponderEliminarserian las mismas resistencias
El del circuito sin condensador solo creaste una resistencia variable, no hay carga de condensador. necesitas el condensador para que pueda oscilar el voltaje
ResponderEliminarhola lo e echo como lo dice el video pero simplemente o funciona hay algo mal? todo lo compre como dice el video exactamente. no prende el led pero cuando quito el cable del pin 1 del 555 de negatibo prende el led pero no parpadea q paso ahi?
ResponderEliminarcheca que todo este bien conectado, hazlo de nuevo paso por paso, y cambio la resistencia de 1k, yo le puse una mucho mas alta, arriba de 300 k y me funciona perfectamente. saludos
Eliminarhola quisiera saber si con este circuito se puede cambiar la frecuencia de tal manera de llagar a una frecuencia ultrasonica ??? saludos esta muy buenos los tutoriales !!
ResponderEliminarhola como se debe de calcular este circuito?
ResponderEliminarHola: La pregunta es como hacer para que el circuito en modo estable genere un pulso de 1/2 segundo (ilumiar el led) cada 24 horas, esto es posible, o es un tiempo demasido largo, es todo gracias. *naybi*
ResponderEliminarse puede utilizar con 9v??
ResponderEliminarSí, el 555 funciona desde 4.5 a 16 V; sólo que por precaución (no quemar el LED) cambia la resistencia de 330 por una de 680 Ohms.
Eliminarfuente: pág 5 del datasheet(http://www.ti.com/lit/ds/symlink/lm555.pdf)
hola amigo esta tarjeta me servirá para un motorreductor de incubadora que este trabajando cada hora
ResponderEliminardonde se puede comprar todo el material electrico.
ResponderEliminarsi quisiera hacer que el led permanezca encendido 24hs y luego de ese tiempo solo se apague unos segundos, y vuelva a encenderse 24 hs, y asi sucecivamente, que variacion deberia hacerle al circuito? Gracias
ResponderEliminarAmigo hice todo exactamente igual con los mismos componentes pero el LED se queda encendido, no es perceptible el encendido/apagado en él sin importar el valor que se le coloque al potenciomentro, alguna sugerencia?
ResponderEliminarPara imprimir el pcb solo imprimo la imagen y esa es la que puedo usar ?
ResponderEliminarhola, me podrias orientar en un circuito de adelanto y retraso con taimer 555 y contador de decadas 4017 con diodos 1N4007
ResponderEliminarHola. Quisiera que se mantuviera prendido 15 minutos y apagado el mismo tiempo, que resistencia y capacitor debería usar? desde ya muchas gracias
ResponderEliminarHola, muy interesante... y fácil de realizar, ¿la fuente podría ser de 12v? ¿tipo como las fuentes de alimentación de los ordenadores? Saludos.
